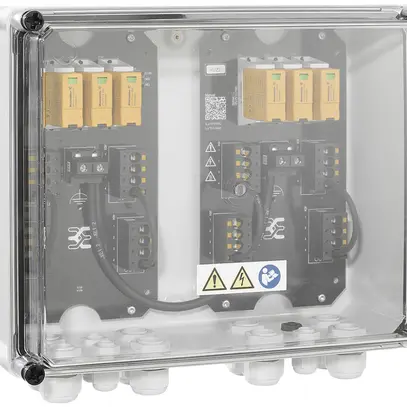

Coffret de raccordement de générateur Weidmüller GAK PVN DC 3IN/3OUT×2 2MPPT SPD2R CG 1kV, pour onduleur avec 2 MPP-Tracker, convient pour la protection du coté DC, tension max. de la branche Uoc: 1000 V DC, jusqu'à 3 entrées par MPP-Tracker, connexion par presse étoupe M25 avec Ø 3×7 mm, entrée de câble (une pour le positif et une pour le négatif), bornes PUSH IN 2.5 mm² jusqu'à 16 mm² unifilaire, multifilaire, avec/sans embout de câble, sans interrupteur DC, 2 parafoudres classe/type II avec contact de signalisation, connexion du contact de signalisation par presse-étoupe (Ø 8…12 mm), section de câble max.: 1.5 mm², raccordement de la terre fonctionnelle par presse-étoupes (Ø 8…12 mm), section du conducteur: 16 mm², conformément à la norme ensembles d'appareillage à basse tension - partie 1: spécifications générales (IEC 61439-1:2011, modifié) + BS EN 61439-2:2011
| matériau | matière synthétique |
| largeur | 372 mm |
| couleur | gris |
| hauteur | 330 mm |
| mode de montage | montage direct |
| profondeur | 175 mm |
| indice de protection (IP) | IP65 |
| température d'utilisation | -25 - 50 °C |
| avec contact de télécommunication | Oui |
| tension nominale DC | 1000 V |
| nombre d'entrées | 6 |
| type d'entrée | raccord à vis |
| nombre de conducteurs (sans conducteur de protection) | 2 |
| tension permanente DC max. | 1000 V |
| courant d'impact de fuite nominal (8/20) | 20 kA |
| niveau de protection | 3.8 kV |
| niveau de protection L-N | 3.8 kV |
| signalisation sur l'appareil | optique |
| forme de réseau TN-C-S | Non |
| forme de réseau autre | Oui |
| forme de réseau TT | Non |
| forme de réseau TN-S | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN | Non |
| forme de réseau IT | Non |
| forme de réseau DC | Oui |
| section max. de conducteur souple (fils fin) | 16 mm² |
| section max. de conducteur rigide (uni-/multifilaire) | 16 mm² |
| fusible auxiliaire intégré | Non |
| niveau de protection N-PE | 3.8 kV |
| tension PV max. | 1000 V |
| classe d'essai type 3 | Non |
| résistance au court-circuit (Icssr) | 50 kA |
| courant de décharge (8/20) max. | 40 kA |
| classe d'essai type 2 | Oui |
| classe d'essai type 1 | Non |
